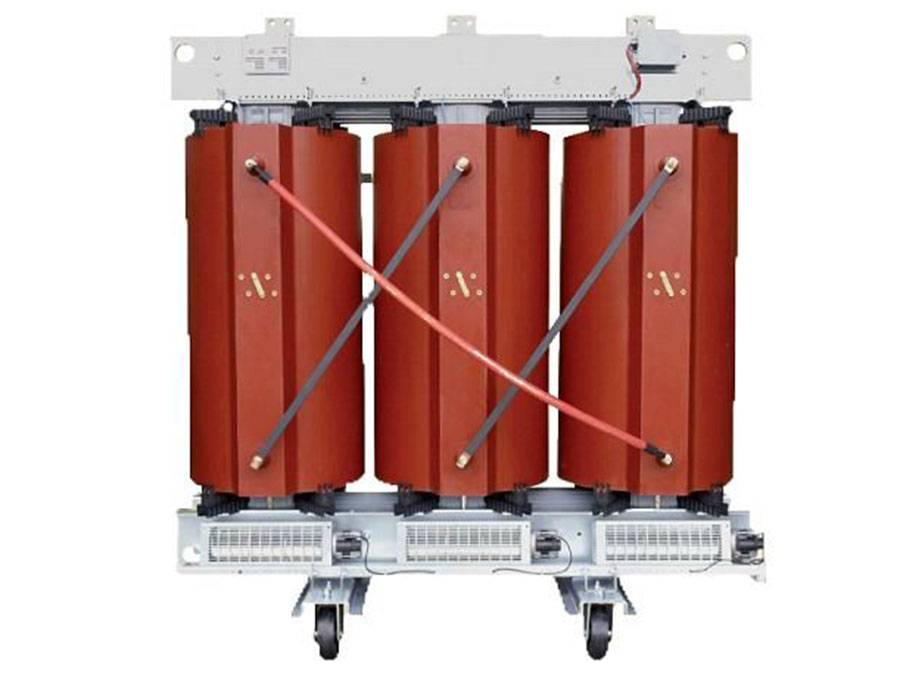

SCBH15系列非晶合金干式变压器
  • 产品概述
  • 技术参数
  • 资料下载
  • 应用范围:矿用 品牌:国产 型号:SCBH15系列非晶合金干式变压器 频率特性:中频 电源相数:单相 铁心形状:U型 冷却形式:干式 铁心形式:壳式 绕组形式:双绕组 防潮方式:开放式 冷却方式:油浸风冷式 外形结构:屏蔽式 电压比:380(V) 效率(η):SCBH15系列非晶合金干式变压器 额定功率:30-2500(KVA)

    SCBH15系列非晶合金干式变压器具有空载损耗低、无油、阻燃自熄、耐潮及免维护等优点。现在适用于普通干式变压器的所有场所均适用非晶合金变压器。包括机场、车站、城市地铁、高层建筑及发电厂等。尤其在易燃、易爆及电能短缺的地方更加适合。

    具体特点为:
    1. 低耗节能:采用具有各向同性的软磁性导磁材料,磁化功率小,电阻率高,涡流损耗低小。用非晶合金材料制成的铁芯空载损耗及负载电流很低,只有硅钢片的1/3.变压器的空载损耗比GB/T10228规定值下降75%。可大大降低运行费用,节能效果显著。
    2. 抗腐蚀能力强:非晶合金铁芯通过树脂和耐高温硅胶进行全封装置处理,有效防止锈蚀和非晶合金碎片脱落,从而有效保护铁芯和线圈
    3. 噪音低:为降低产品运行噪音,在产品设计时选取合理的工作磁密,在产品加工时改进铁芯及线圈结构、采用特殊降噪材料等,产品噪声远低于国标JB/T10088要求。
    4. 抗短路能力强:产品采用三相五柱式结构,铁芯四周采用框架结构保护,结构紧凑合理。顺特电气非晶合金干式变压器在国内率先通过突发短路试验。
    5. 温升低,使用寿命长:产品温升低,散热能力强,在强迫风冷条件下可以150%额定负载运行。可选配性能完善的温度控制保护系统,为变压器安全运行提供可靠保障。

    额定容量/kVA

    电压组合联结组标号空载损耗/W负载损耗/w空载电流/%短路阻抗/%
    高压/kV高压分接范围/%低压/kV100℃(B)120℃(F)145℃(H)
    306
    6.3
    6.6
    10
    10.5
    11


    ±5 ±2×2.5

    0.4Dyn11706707107601.64.0
    5090940100010701.4
    801201290138014801.3
    1001301480157016901.2
    1251501740185019801.1
    1601702000213022801.1
    2002002370253027101.0
    2502302590276029601.0
    3152803270347037300.9
    4003103750399042800.8
    5003604590488052300.8
    6304205530588062900.7
    6304105610596064000.76.0
    8004806550696074600.7
    10005507650813087600.6
    125065091009690103700.6
    16007601105011730125800.6
    200010001360014450155600.5
    250012001615017170184500.5
    16007601228012960139000.68.0
    200010001502015960171100.5
    250012001776018890202900.5
    注1:表中所列的负载损耗为括号内绝缘耐热等级所对应的参考温度(见GB1094.11的规定)下的值。
    注2:当采用其他联结组标号时,具体要求由制造方与用户协商确定。
