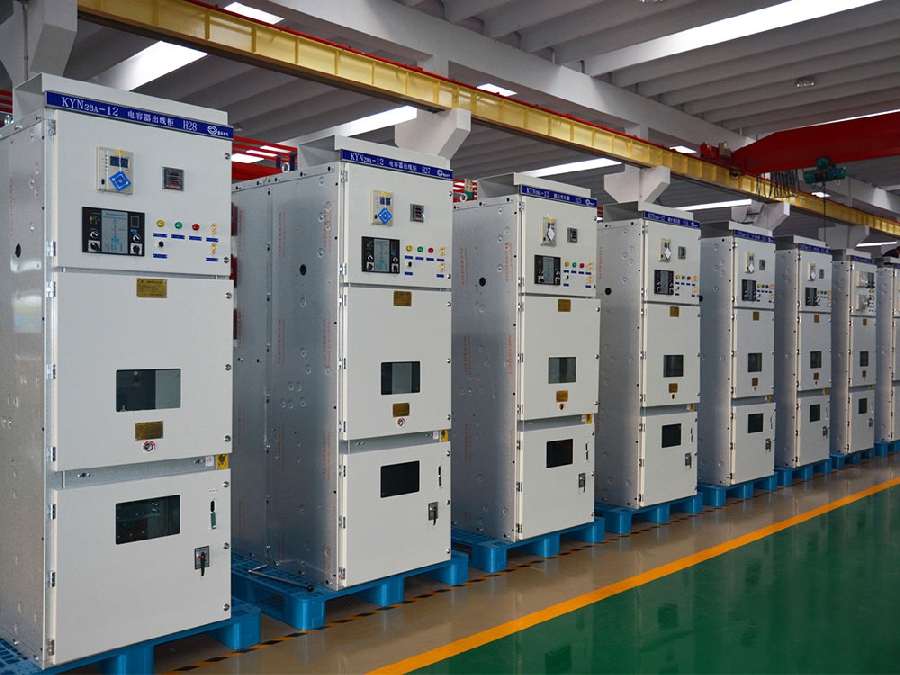

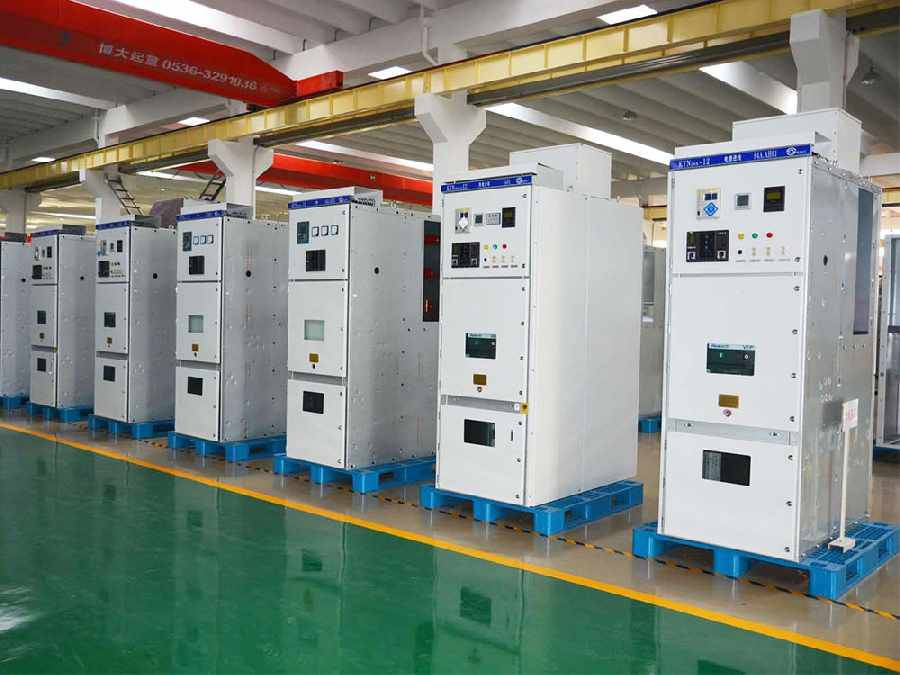

KYN28-12开关柜
  • 产品概述
  • 技术参数
  • 资料下载
  • KYN28高压开关柜 KYN28-12开关柜说明
    KYN28-12型铠装移开式交流金属封闭开关设备(以下简称开关柜),适用于三相交流50HZ电力系统,用于接受和分配电能并对电路实行控制,保护及监测。该开关柜满足GB3906(3-35KV交流金属封闭开关设备)。GB/T11022(高压开关设备和控制设备标准的共用技术要求),IEC60298(额定电压1KV以上50KV以下交流金属地封闭开关设备和控制设备),DL/T404(户内交流高压开关柜订货技术条件)。
    主要特点:
    ★柜体结构采用敷铝锌板经CNC机床,使用多重折弯工艺加工之后栓接而成;
    ★所有的操作均在相间关闭状态下进行;
    ★防护等级高,可防止杂物和虫害侵入;
    ★简单有效的“五防”闭锁,防止误操作;
    ★可配用VSI及VD4型真空断路器;
    ★更换断路器简单,手车互换性好;
    ★柜体可靠墙安装、柜前维护,减少占地面积;
    ★电缆室空间充裕、可连接多根电缆;
    ★断路器室和电缆室可分别加装加热器,防止凝露与腐蚀的发生。
    主要技术参数:


    序号



    单 位



    1

    额定电压

    KV

    36,12

    2

    额定电流

    A

    630100012501600

    200025003150

    3

    额定频率

    Hz

    50

    4

    额定短时耐受电流

    kA

    20  25  31.5  40

    5

    额定峰值耐受电流

    kA

    50  63  80  100

    6

    额定工频耐受

    电压

    极间、极对地

    kV

    42/1min

    断口间

    kV

    48/min

    7

    额定雷电冲击

    耐受电压

    极间、极对地

    kV

    75

    断口间

    kV

    85

    8

    额定短路持续时间

    s

    4

    9

    防护等级


    外壳IP4X,隔室间IP2X


    订货须知:
    定货时用户需提供下列技术资料:
    1、主接线方案编号及单线系统图、排列图、平面布置图;
    2、二次回路接线原理图、端子排列图;
    3、开关柜内的电子元件的型号、规格、数量;
    4、主母线分支母线的规格、材质;
    5、备品、备件的名称及数量;
    6、特殊要求同厂方协商;
    7、鉴于本说明中所涉及的标准、材料、技术要求以及安装尺寸随着时间的推移都在不断的改进与发展,因此本公司保留修改的权利。
