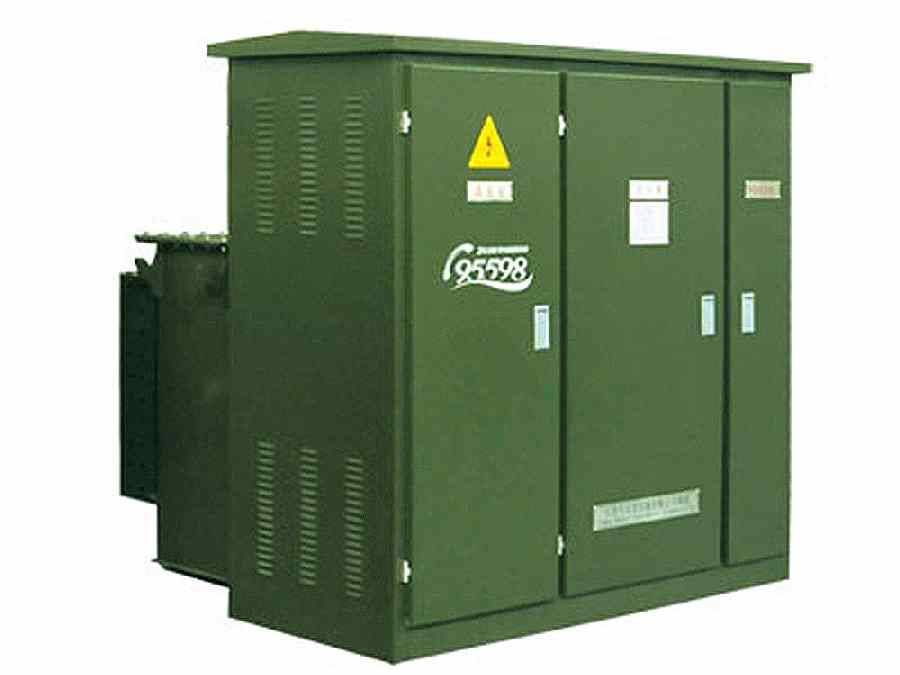

美式箱变
  • 产品概述
  • 技术参数
  • 资料下载
  • 主要性能特点

    ● 组合变的变压器部分

    变压器器身与油箱配合紧密,且有固定装置。高、低引线全部采用软连接,分接引线与无载分接开关之间采用冷压焊接,并用螺栓紧固。所有连接(包括线圈与后备熔断器、插入式熔断器、负荷开关等)都采用冷压焊接,紧固部分带有自锁防松措施,变压器能够承受长途动输的震动和颠簸,发送到用户安装场所后无需进行常规的吊芯检查。

    变压器整体为密封式结构,没有储油柜。

    变压器在封装时采用真空注油工艺,完全去除了变压器中的潮气,运行时变压器油不与大气接触,有效地防止氧气和水分浸入变压器而致变压器绝缘性能的下降和变压器油的老化。

    箱体采用特殊工艺处理,具有良好的防腐能力,能有效防止风沙和沿海盐雾的侵蚀。

    ● 熔断器保护

    由高压后备限流保护熔断器与插入式过载保护熔断器串联使用,对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护,插入式过载保护熔断器作为美式电力变压器及其它电力设备过载及小故障短路电流的保护。

    ● 高低压柜

    高低压柜是一个整体的防风雨外壳,两个并排的高、低压柜由隔板隔开,高、低压柜门采用联锁式,只有打开低压柜门后才能开启高压柜门,门的转动幅度大提供最大的维护方便性。

    在高压柜的前壁上装有高压套管,单通或双通,肘形电缆头,在每个高压套管座旁边都有一个壁挂,用于安装壁挂式单通或双通接头,以便来容纳从变压器上拔出的肘形电缆接头的插入,运行时肘形电缆头的插拔操作应使用绝缘操作棒。

    安装前请参阅肘形电缆头的使用说明书。

    警告:插拔肘形电缆头前,负荷开关必须切换到该路肘形电缆头与变压器断开位置,否则会引起严重的设备损坏或人身伤亡事故。

    注:高压也可采用纯瓷套管出线方式。

    使用环境条件

    - 环境温度: +40℃~-25℃;

    - 相对湿度: 日平均值不大于95%,月平均值不大于90%;

    - 海拔高度: 海拔不超过1000m;

    - 户外风速: 小于35m/s;

    - 垂直倾斜度: 不超过3°;

    - 安装地点: 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

    注:当使用条件超出上述范围时,用户应与我公司协商确定允许范围及技术措施。
