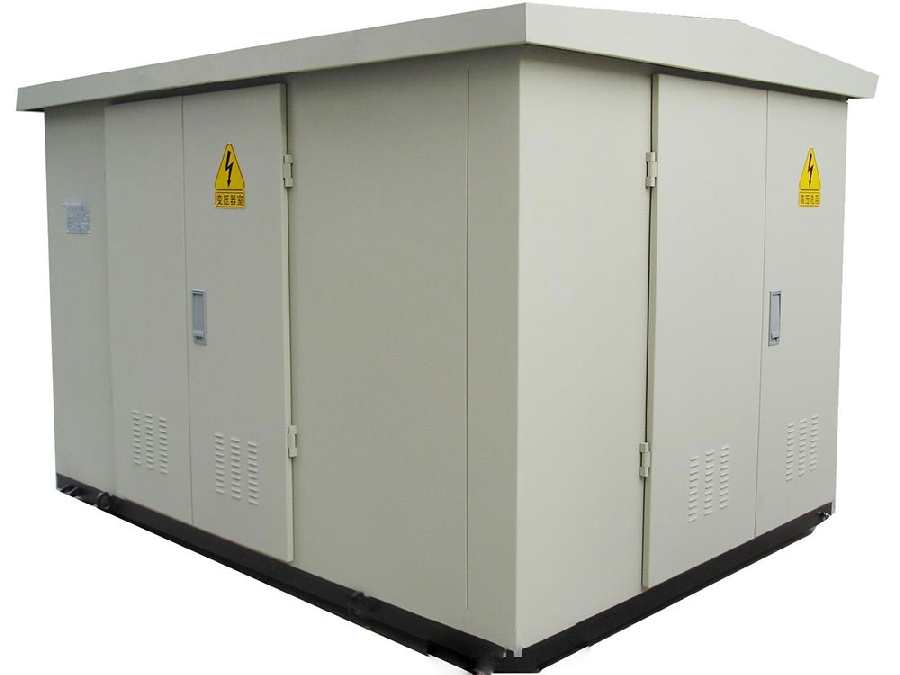

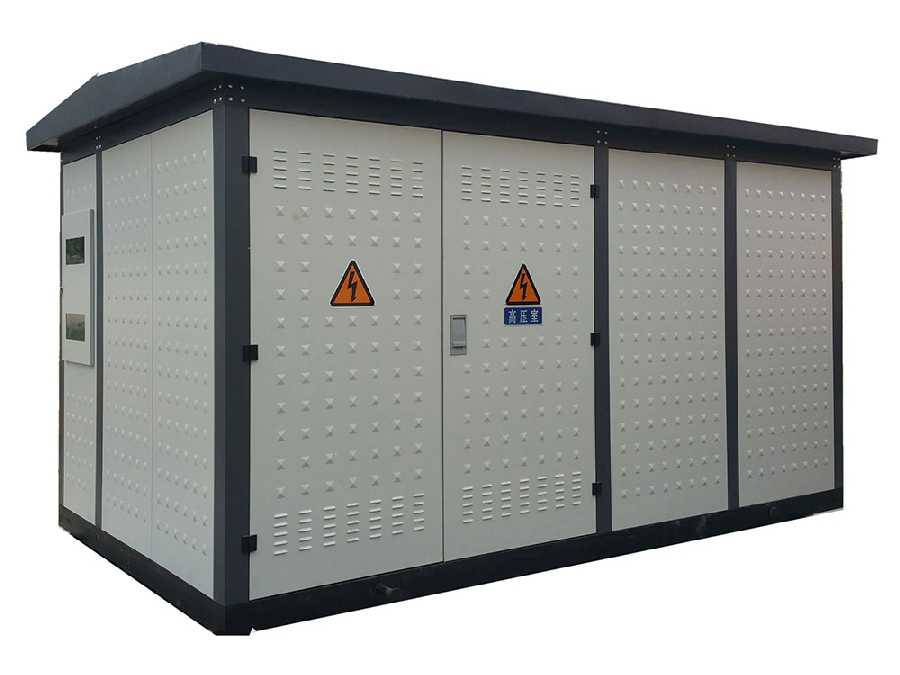

欧式箱变
  • 产品概述
  • 技术参数
  • 资料下载
  • 设备简介

    欧式箱变中的电器设备元件,均选用定型产品,元器件的技术性能均满足相应的标准要求。为了可靠实现五防要求,各电器元件之间采用了机械联锁,各电器元件都安装在有足够强度和刚度的结构上,以便于导线的连接。操作采用电动方式,不需另配电源,由 TV 引出即可。

    另外欧式箱变还都具有电能检测、显示、计量的功能,并能实现相应的保护功能,还设有专用的接地导件,并有明显的接地标志。此外为适应户外工作环境,欧式箱变的壳顶一般都采用隔层结构,内装有隔热材料,箱体底部和各室之间都有冷却进出风口,采用自然风冷和自动控制的强迫风冷等多种形式,以保证电气设备的正常散热,具有防雨、防尘、防止小动物进入等措施。

    目前,国内生产的欧式箱变的电压等级:高压侧为 3 ~ 35kV 、低压侧为 0.4 ~ 10kV 。变压器的容量:当额定电压比为 35/10 、 6 、 0.4 kV 时可从几百千伏安~上万千伏安、当额定电压比为 10 、 6/0.4 kV 时可从几十千伏安~几千千伏安。

    概述应用

           欧式箱变又称户外成套变电站,也称做组合式变电站,因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点,受到广泛重视。农网建设(改造)中,被广泛应用于城区、农村10~110kV中小型变(配)电所、厂矿及流动作业用变电所的建设与改造,因其易于深入负荷中心,减少供电半径,提高末端电压质量,特别适用于农村电网改造,被誉为21世纪变电所建设的目标模式。

    设备特点

    1、技术先进安全可靠

    箱体部分采用目前国内领先技术及工艺,外壳一般采用镀铝锌钢板,框架采用标准集装箱材料及制作工艺,有良好的防腐性能,保证20年不锈蚀,内封板采用铝合金扣板,夹层采用防火保温材料,箱体内安装空调及除湿装置,设备运行不受自然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运行。

    箱体内一次设备采用单元真空开关柜、干式变压器、干式互感器、真空断路器(弹簧操作机构)等国内技术领先设备,产品无裸露带电部分,为全绝缘结构,完全能达到零触电事故,全站可实现无油化运行,安全性高,二次采用微机综合自动化系统,可实现无人值守。

    2、自动化程度高

    全站智能化设计,保护系统采用变电所微机综合自动化装置,分散安装,可实现"四遥",即遥测、遥信、遥控、遥调,每个单元均具有独立运行功能,继电保护功能齐全,可对运行参数进行远方设置,对箱体内湿度、温度进行控制,满足无人值班的要求。

    3、工厂预制化

    设计时,只要设计人员根据变电站的实际要求,作出一次主接线图和箱外设备的设计,就可以选择由厂家提供的箱变规格和型号,所有设备在工厂一次安装、调试合格,真正实现变电所建设工厂化,缩短了设计制造周期;现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作,整个变电站从安装到投运大约只需5~8天的时间,大大缩短了建设工期。

    4、组合方式灵活

    欧式箱变由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,我们可以全部采用箱式,即35kV及10kV设备全部箱内安装,组成全欧式箱变电所;也可以采用35kV设备室外安装,10kV设备及控保系统箱内安装,这种组合方式,特别适用于农网改造中的旧所改造,即原有35kV设备不动,仅安装一个10kV开关箱即可达到无人值守的要求。

    5、投资省、见效快

    欧式箱变(35kV设备户外布置,10kV设备箱内安装)较同规模综自变电站(35kV设备户外布置,10kV设备布置于户内高压开关室及中控室)减少投资40%~50%。

    6、占地面积小

    设备安装

    (1) 箱变位置应逼近负荷中心,根据小区负荷分布情况,计算出负荷矩,以此确定负荷中心,将箱变安装在负荷中心附近,这样,可缩短供电半径,可减少基建投资,减少电能损耗≤12%,提高电压质量( )运行维护方便,其低压(400V)供电半径≤500m;
      (2) 箱变使用地点不允许有强烈震动和冲击,不允许有较大的电磁感应强度,对于箱变地埋线路,应布置好各回路出线的敷设路径,并满足对地下设施的安全距离,且不影响供电区长远发展;
      (3) 使用地点不得有爆炸危险的物质,周围介质中不能含有腐蚀金属与破坏绝缘的气体及导电介质;
      (4) 箱体安装垂直倾斜角不应超过5°,户外风速不超过35m/s,空气相对湿度不得超过90%(25℃);
      (5) 箱变安装不需建设控制室和相应厂房,10kV设备无架构,占地面积小,现场只需按厂家提供的箱变基础尺寸,制做一基钢筋混凝土基础;
      (6) 吊装根据标准重量及有关安全规程选用适当的起重设备,起吊钢丝绳之夹角小于60°,起吊时应用绳索对角拉住箱变,以保证其平稳就位;
      (7) 欧式箱变压器出厂时已调试好,只需将箱变高压及低压电缆与箱变连接;
      (8) 箱体及主变周围应设置避雷针,并保证设备在其安全保护范围之内,在预制地基前应首先埋好接地网,其接地电阻应小于4Ω,箱体就位后,应将箱体接地端子与之接牢;
      (9) 由于欧式箱变已达到无人值守的技术要求,可不设后台设备,运行时,要考虑加强防盗。

    适用范围

           欧式箱变适用于住宅小区、城市公用变、繁华闹市、施工电源等,用户可根据不同的使用条件、负荷等级选择欧式箱变。

    设备结构

          低压室、变压器室、高压室是目字型布置,欧式箱变是将变压器及普通的高压电器设备装于同一个金属外壳箱体中,箱体中采用普通的高压负荷开关和熔断器、低压开关柜,所以欧式箱变体积较大。
