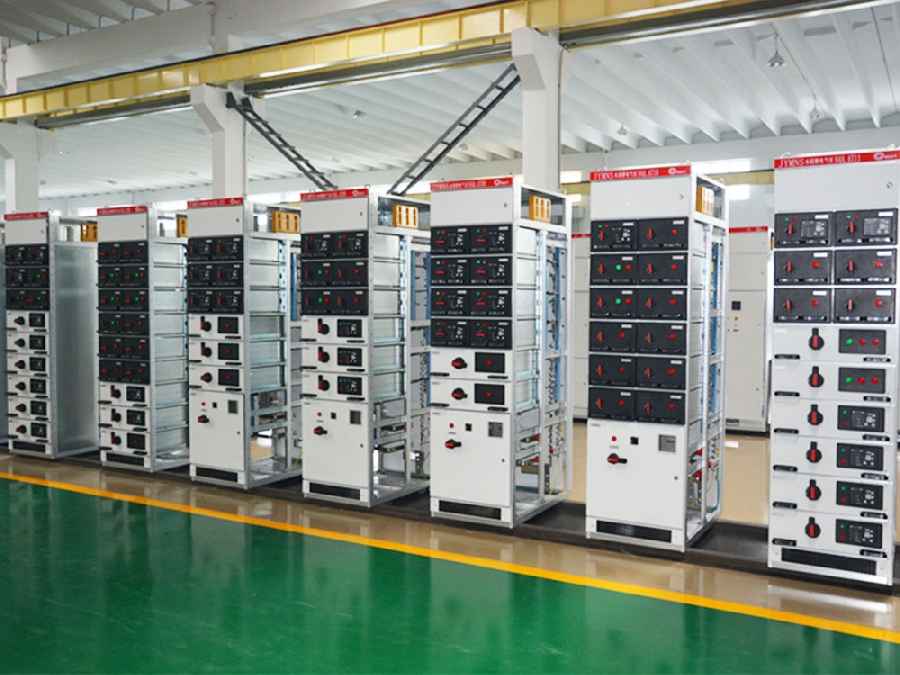

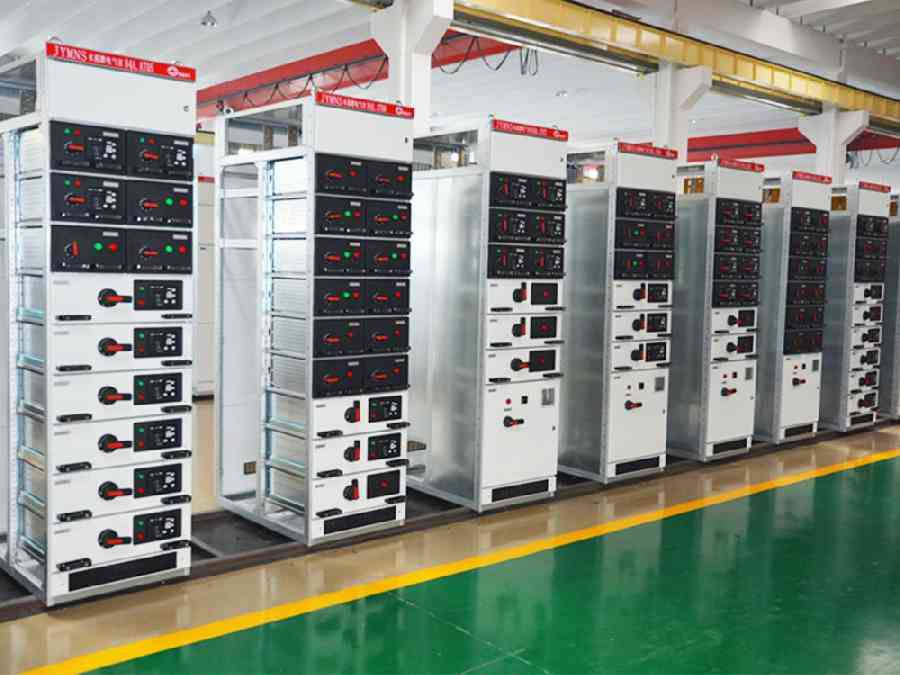

MNS系列低压抽出式开关柜
  • 产品概述
  • 技术参数
  • 资料下载
  • 概述:
    MNS低压抽出式开关柜为近期开发的新产品。其技术水平达到九十年代国际先进水平。本产品设计紧凑,结构通用性强,组装灵活,采用标准模块设计,是一种安全、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高,动热稳定性好,电气方案灵活、保护等级高等特点。本装置符合IEC439,VDE660第5部分和GB7251-87《低压成套开关设备》国家标准。ZBK36001-89《低压抽出式成套开关设备》专业标准。


    正常使用环境条件:
    l 周围空气温度不高于+40℃,不低于-50C,并且24h内其平均温度不高于+35℃.
    l 大气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许的有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生适度的凝露。
    l 海拔高度不超过2000m。
    l 本装置适应于以下温度运输和储存过程:-25至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这个极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。
    l 如果上述使用条件不能满足时,应由用户和制造厂协商解决。
    l 当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。


    产品特点:
    本抽出式开关柜为近期开发新产品。其技术水平达到九十年代国际先进水平。
    l 设计紧凑:以较小空间能容纳较多的功能单元。
    l 结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
    l 采用标准模块设计:分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。
    l 安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。
    l 技术性能高:主要参数达到当代国际技术水平。
    l 压缩场地:三化程度高,可大大压缩储存和运输预制件的场地。
    l 装配方便:不需要特殊复杂工具。


    基本参数:
    电气性能
    l 额定绝缘电压 660V
    l 额定工作电压 380V,660V
    l 主母线最大工作电流 5500A(IP00) 4700A(IP30)
    l 主母线短时(IS)耐受电流 100KA(有效值)
    l 主母线短时峰值电流 250KA(最大值)
    l 配电母线(垂直母线)最大工作电流 1000A
    l 配电母线(垂直母线)短时峰值电流
    l 标准型    90KA(最大值)
    l 加强型    130KA(最大值)


    防护参数
    l 符合IEC529 DIN40050标准
    l IP30对大于φ2.5mm固体防护
    l IP40对大于φ1.0mm固体防护
    l IP54对尘埃和任意方向喷溅作防护


    开关柜类型
    l 动力配电中心柜(PC)
    l 采用ME、F、E、M、AH系列等断路器
    l 电动机控制中心柜(MCC)
    l 由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
    l 功率因数自动补偿柜


    柜体的分区设计:
    动力配电中心(PC)
    l PC柜内划分成四个隔室;
    l 水平母线隔室:在柜的后部;
    l 功能单元隔室:在柜前上部或柜前左边;
    l 电缆隔室:在柜前下部或柜前右边;
    l 控制回路隔室:左柜前上部。


    分隔措施:
    水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。
    控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。
    左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
    主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅助电路单元、均安装于塑料仪表板上。
