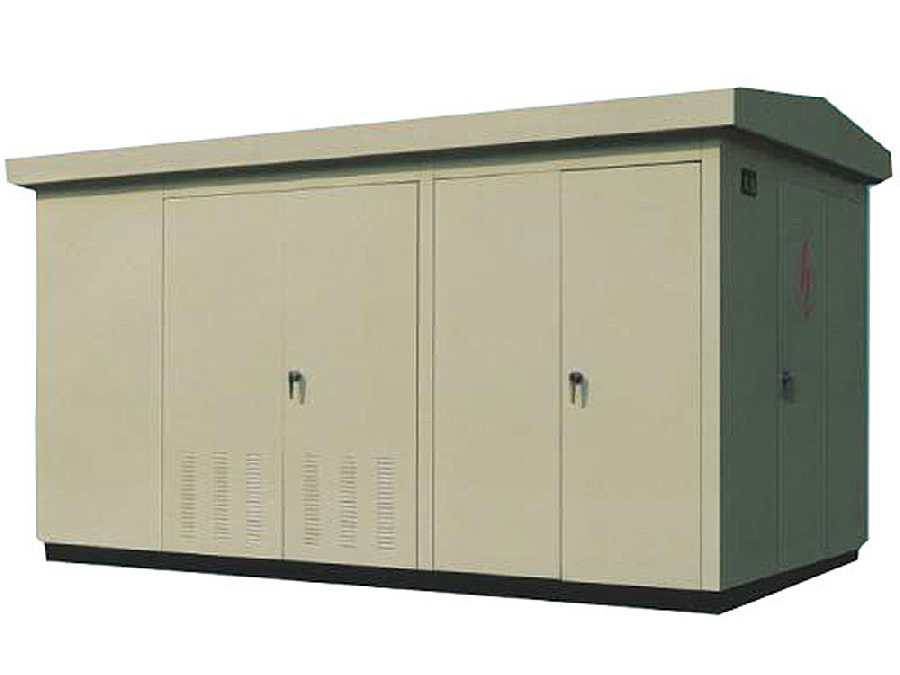

光伏发电箱变
  • 产品概述
  • 技术参数
  • 资料下载
  • >>>   概述

              ZGS–Z.GF)是本公司推出的新一代国产化光伏(风力)发电并网专用组合式变压器。该产品作为配电网中的重要的供电单元,集高压控制、保护、变电,以及配电设备于一体的成套预装产品,广泛应用于光伏(风力)发电网之中。

             该产品将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合于一体的静止变电设备。其内部高压负荷开关、高压熔断器置于变压器油箱之中,与变压器器身共箱。油箱采用全密封结构,配有油温表、油位表、压力表等元件以监测变压器运行状况。采用插拔型干式熔断器,熔丝的熔断不影响变压器油的性能。针对光伏(风力)发电的特殊性,该产品为用户提供合理的解决方案,是光伏(风力)发电理想的配套产品。

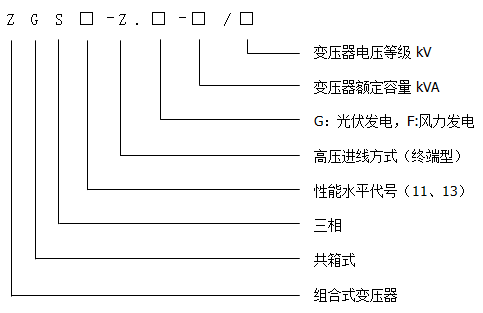

    >>>   型号含义


    >>>   结构特点

             1.组合式变压器结构分为变压器本体、高压室、低压室、综合室(包含检测、负荷开关和熔断器等)四大部分组成,可按""字型或""字型排列。体积小、结构紧凑,起吊平稳。

             2.高压侧采用终端型负荷开关(可带电动操作)加熔断器保护,负荷开关和熔断器安装在变压器油箱内,采用全密封结构,利用变压器的绝缘油作为绝缘介质和散热介质,整体上具有结构紧凑、散热性能好等优点。

             3.高压室内门加装电磁锁和带电显示器,当高压侧带电时高压室门不能打开,箱变外门加装机械锁,符合高压产品五防要求,保证人身安全。

             4.10kV级组合变熔断保护,由高压后备限流保护熔断器与插入式过载保护熔断器串联使用,对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护,插入式过载保护熔断器作为变压器及其它电力设备过载及小故障短路电流的保护。

             5.35kV级组合变熔断保护,采用一种新型的全范围保护用高压限流熔断器,它能够可靠的开断引起熔体熔化的电流至额定开断电流之间的任何故障电流,它是利用限流式熔断器具有较高分断能力,而非限流式熔断件却具有较好的小电流保护特点,结合两种熔断件的不同特点,组合为一体获得全范围开断的良好特性。

           6.高压侧出线采用高压干式套管支撑铜母线结构,可方便多根电缆线连接。对于10kV组合式变压器,高压侧出线根据用户的要求也可采用高压套管,单通或双通,肘形电缆头结构。低压侧出线可直接出线或按用户要求配置低压出线方案。

           7.箱变门采用防风型铰链,箱体上所有的门向外开,开启角度不小于90度,并设有定位装置。门采用密封措施,具有缓冲、防雨、防堵、防锈和防破坏等功能。

             8.箱体为密封防盗结构,采用隐蔽式高强度螺栓及耐油橡胶垫圈密封箱盖,整个箱体无外露可拆卸螺栓。

             9.箱体采用特殊工艺处理,具有良好的防腐能力,能有效防止风沙和沿海盐雾的侵蚀。



  • >>>   使用环境和条件

             1.海拔高度不超过1000m

             2. 环境温度:最高气温45,最低气温-30

             3. 空气相对湿度:日相对湿度不超过95%,月平均不超过90%;

             4. 地震烈度≤8度;

             5. 户外风速不超过40m/s

             6. 地面倾斜度不超过

             7. 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动;

             8. 超出以上使用环境和条件,用户可与我公司协商解决。



    >>>    引用标准

             本产品均符合以下国家、行业和企业的标准及规范:

             DL/T 403           635kV箱式变电站订货技术条件

             DL/T 537           高压/低压预装箱式变电站选用导则

             JB/T10217          组合式变压器

             GB4208            外壳防护等级(IP代码

             GB1094.1           电力变压器

             GB/T6451           三相油浸式电力变压器技术参数和要求

             GB/T16927.12       高电压试验技术

             GB2536            变压器油

             GB10237           电力变压器绝缘水平和绝缘试验、外绝缘空气间隙
