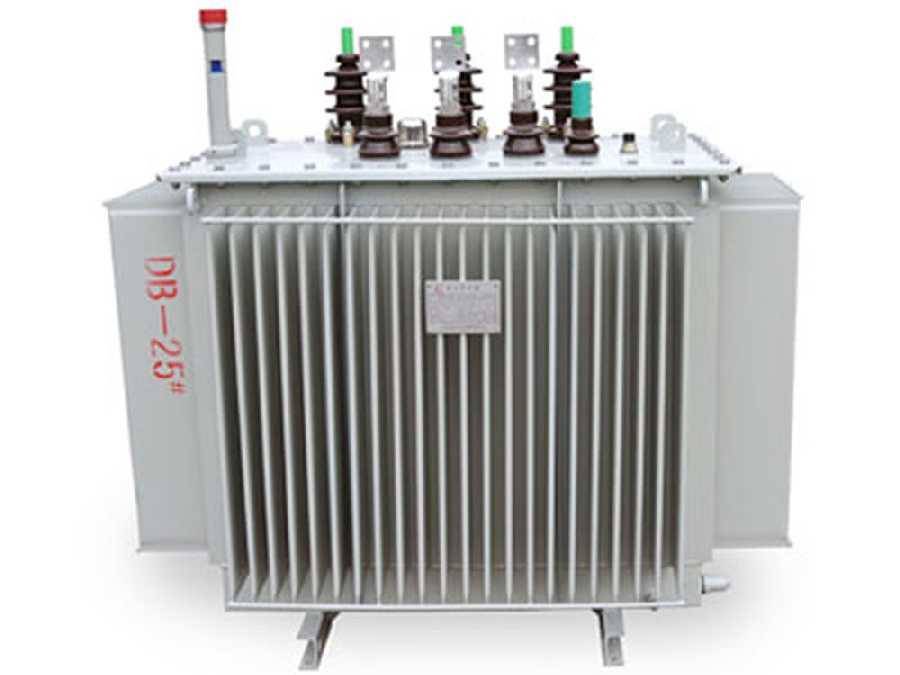

S13系列油浸式电力变压器
  • 产品概述
  • 技术参数
  • 资料下载
  • S13油浸式配电变压器为配电网络与工矿企业供配电系统中的重要设备, 变压器在工矿企业、农业和民用建筑中广泛使用 也可用于石油、化工行业中多油污、多化学物质的场所。 产品执行标准: GB1094.1~2-1996电力变压器 GB1094.3.5-2003电力变压器 GB1094.4-2005电力变压器 GB/T6451-2008三相油浸式电力变压器技术参数和要求

    变压器订货须知

    a、额定容量; b、高低压额定电压,分接范围(6,10,11,12,可选,可定制) c、联结组标号;(Yyn0,Dyn11,Dyn5,可定制) d、阻抗电压;(4-6%,可定制) e、分接范围; (±5%,±2x2.5%,可定制) f、频率;(50Hz,60Hz) g、其它(特殊)要求。 性能特点 a、油浸式变压器低压绕组一般都采用圆筒式结构或螺旋式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。 b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。 c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。 d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。 e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。 f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。



    • S13型10kV双绕组系列主要产品性能参数:

      型号额定容量(KVA)联接组标号电压组合(KV)空载损耗(W)负载损耗空载电流(%)短路抗阻(%)
      高压分接范围低压DyYy
      S13-M-1010Yyn0

      Dyn11
      10
      6.3
      6
      ±5%
      ±2×2.5%

      +3×2.5%
      -1×2.5%
      0.4403603402.84.0
      S13-M-2020705255002.5
      S13-M-3030806306002.3
      S13-M-50501009108702.0
      S13-M-6363110109010401.9
      S13-M-8080130131012501.9
      S13-M-100100150158015001.8
      S13-M-125125170189018001.7
      S13-M-160160200231022001.6
      S13-M-200200240273026001.5
      S13-M-250250290320030501.4
      S13-M-315315340383036501.4
      S13-M-400400410452043001.3
      S13-M-500500480541051501.24.5
      S13-M-630630570620062001.1
      S13-M-800800700750075001.0
      S13-M-1000100083010300103001.0
      S13-M-1250125097012000120000.9
      S13-M-16001600117014500145000.8
      S13-M-20002000151017800178000.85.0
      S13-M-25002500178020700207000.7
      S13-M-31503150210024300243000.7
